| タワミ管 物品コード：17953 ｜ 品形数 9 ｜ 契約種別：確定/単価表契約 |
| 用途・種別・目的 |
車両搭載の空気圧縮機と車体配管（空気管）とを接続するための配管材料です。鉄道車両においてはブレーキ装置，ドアの開閉装置等を圧縮空気で駆動している車両が多数あり、圧縮空気をつくる空気圧縮機は車両の床下に装備されます。空気圧縮機からは振動が発生するため車体とは位置的な変動がわずかながら生じます。このため空気圧縮機と車体配管を剛体的に接続することができず、当該のタワミ管で位置的変動を吸収させて対策としております。 |
| 種類 |
SUS製のタワミ管とテフロン管があり、近年では国鉄から承継されてきたSUS製タワミ管よりテフロン管が主流となっています。平成11年度に購入したタワミ管はSUS製（１品形）が２０本、テフロン管（2品形）が９０本でした。 |
| 仕様 |
〔SUS製タワミ管の例〕
| 使用圧力 |
|
0.882MPa ( 9 kg/cm2) |
| 耐圧試験（水圧） |
|
1.470MPa ( 15 kg/cm2) |
| 最小曲半径 |
|
250 mm |
| 使用温度 |
|
200 ℃ |
その他
事前に耐久試験と、品質管理体制の審査を行います。 |
| 納入条件 |
現地納め （工場・車両所） |

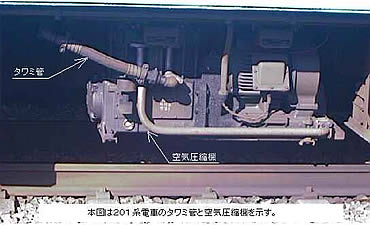

| 物品概要図 |
 |
|
